راهنمای جامع انواع تسمه تایم خودرو

بررسی ساختار، پروفیل دندانه، متریال و انتخاب بهترین برند

تسمه تایمینگ (Timing Belt) یکی از حیاتی‌ترین قطعات مصرفی در پیشرانه‌های درون‌سوز است؛ قطعه‌ای که وظیفه برقراری هماهنگی میلی‌ثانیه‌ای میان میل‌لنگ و میل‌بادامک را برای باز و بسته شدن دقیق سوپاپ‌ها بر عهده دارد. شناخت تخصصی انواع تسمه تایم از نظر فرمولاسیون پلیمری، پروفیل هندسی دندانه‌ها و تکنولوژی ساخت، تفاوت میان عملکرد بی‌نقص موتور و خسارت‌های چند ده میلیونی ناشی از برخورد سوپاپ با پیستون است. در این مقاله تخصصی، به بررسی طبقه‌بندی‌های گوناگون تسمه تایم، استانداردهای فنی، علائم خرابی و راهنمای انتخاب کیت تایم اورجینال می‌پردازیم.

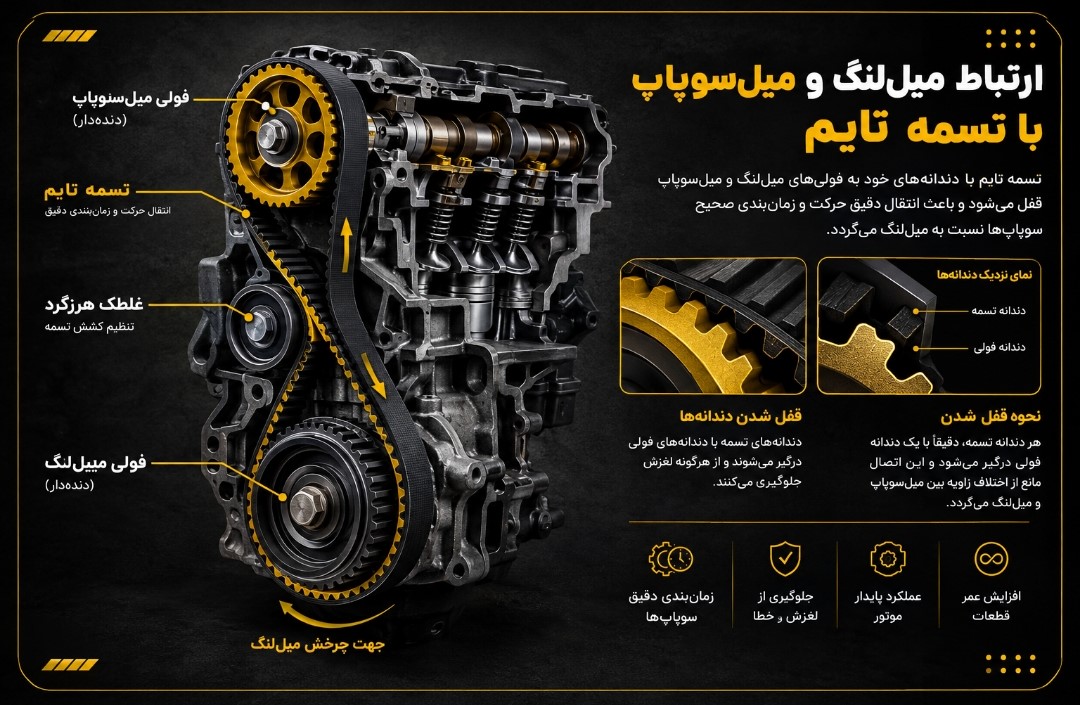

تسمه تایم چیست و چه وظیفه‌ای در موتور دارد؟

تسمه تایم یک تسمه دندانه‌دار لاستیکی تقویت‌شده با الیاف کششی است که پولی میل‌لنگ را به پولی یا فولی میل‌سوپاپ متصل می‌کند. در پیشرانه‌های چهارزمانه، میل‌سوپاپ با نصف سرعت میل‌لنگ گردش می‌کند (نسبت ۱ به ۲). تسمه تایم این نسبت دقیق را بدون کوچک‌ترین لغزش حفظ می‌کند تا سوپاپ‌های مکش و دود دقیقاً در نقاط مرگ بالا (TDC) و مرگ پایین (BDC) سیلندر وارد عمل شوند.

در صورت گسستگی یا رد کردن دندانه (Skip Teeth)، در پیشرانه‌های موسوم به اینترفرنس (Interference Engines) که پیستون و سوپاپ‌ها فضای حرکتی مشترک دارند، سوپاپ‌ها کج شده، سرسیلندر تخریب می‌شود و موتور نیازمند تعمیر اساسی کامل خواهد بود.

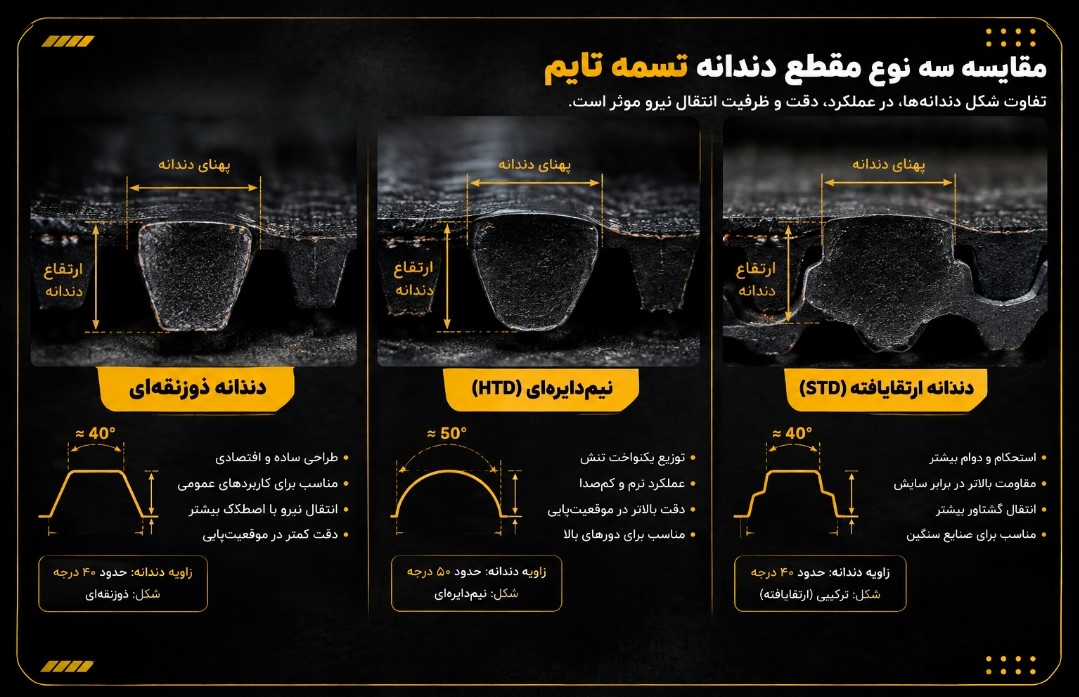

طبقه‌بندی انواع تسمه تایم بر اساس هندسه و پروفیل دندانه‌ها

دندانه‌های تسمه تایم بر اساس شکل مقطع و استاندارد تولید به چندین دسته اصلی تقسیم می‌شوند. استفاده از دندانه نامتناسب با فولی خودرو، سایش سریع و خطر پارگی را به دنبال دارد.

• ۱. تسمه تایم با دندانه‌های ذوزنقه‌ای (Trapezoidal / Classic Profile)

این مدل قدیمی‌ترین نسل تسمه تایم است که با استانداردهایی نظیر MXL، XL، L و H یا کدهای رایج خودروسازی مشخص می‌شود.
ویژگی‌ها: تمرکز تنش مکانیکی در گوشه‌های تیز دندانه، انتقال گشتاور در سطح متوسط.
کاربرد: پیشرانه‌های قدیمی‌تر و خودروهای کاربراتوری یا انژکتوری نسل اول.
نقاط ضعف: ایجاد صدای زوزه در دورهای بالا و استهلاک سریع‌تر در لبه‌های مقطع دندانه.

• ۲. تسمه تایم با دندانه‌های نیم‌دایره‌ای یا منحنی (Curvilinear / HTD Profile)

استاندارد HTD (High Torque Drive) برای برطرف کردن ضعف‌های مدل ذوزنقه‌ای طراحی شد.
ویژگی‌ها: توزیع یکنواخت تنش برشی روی کل سطح دندانه، کاهش چشمگیر اصطکاک و تمرکز فشار.
مزایا: توان تحمل گشتاور بسیار بالاتر، کارکرد نرم‌تر و بی‌صدا در دورهای موتور بالا.
کاربرد: اکثر خودروهای مدرن، پیشرانه‌های ۱۶ سوپاپ (DOHC) و توربوشارژ.

• ۳. تسمه تایم با پروفیل اصلاح‌شده تکاملی (Modified Curvilinear / STD & RPP)

پروفیل‌هایی نظیر STD (Super Torque Drive) یا دندانه‌های پله‌دار تقویت‌شده، بالاترین سطح دقت گام دندانه (Pitch) را دارند.
ویژگی‌ها: تماس کامل سطح دندانه با شیار فولی بدون لقی میکرومتری، مقاومت فوق‌العاده در برابر پدیده دندانه‌پریدگی (Tooth Shear).
کاربرد: خودروهای پرفورمنس بالا، خودروهای مسابقه‌ای و موتورهای با نسبت تراکم ارتقایافته.

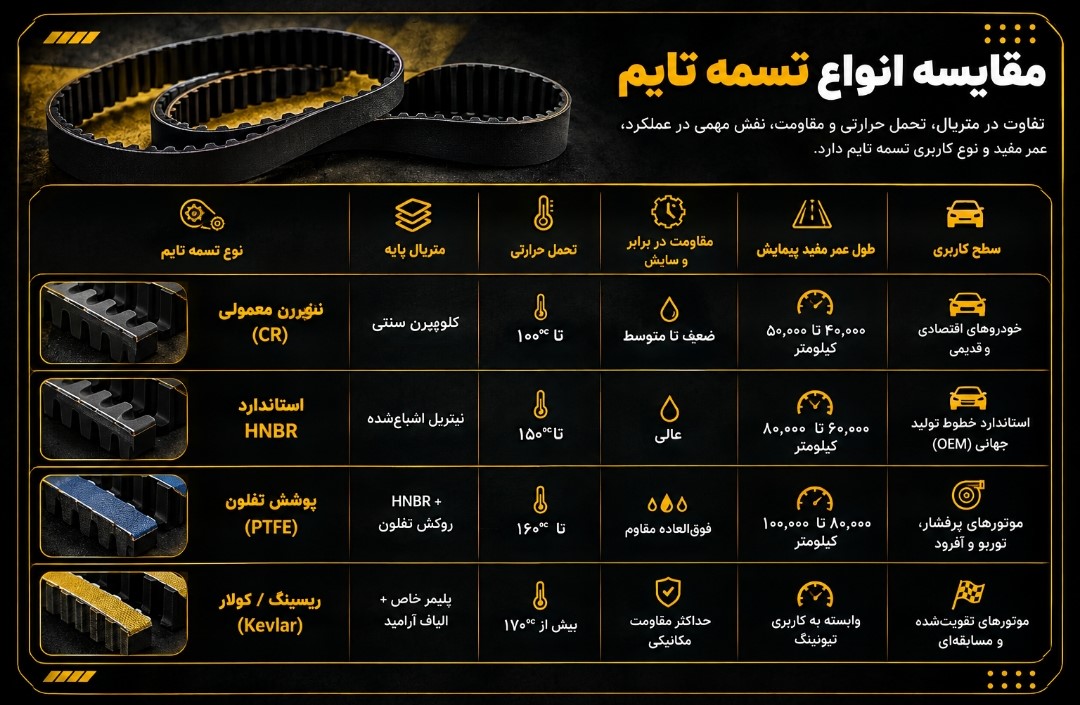

طبقه‌بندی انواع تسمه تایم بر اساس ترکیبات متریال و ساختار داخلی

دوام و طول عمر تسمه تایم بیش از هر چیز به نوع پلیمر پایه و نخ‌های تنیده‌شده در ساختار آن بستگی دارد:

• ۱. تسمه‌های پلی‌کلروپرن یا نئوپرن (CR)

مشخصات: الاستومر سنتی با انعطاف‌پذیری مناسب در دمای محیط.
محدودیت حرارتی: تا حداکثر ۹۰ الی ۱۰۰ درجه سانتی‌گراد.
کارکرد تخمینی: حداکثر ۴۰,۰۰۰ تا ۵۰,۰۰۰ کیلومتر در شرایط استاندارد شهری.

• ۲. تسمه‌های لاستیکی نیتریل هیدروژنه (HNBR)

مشخصات: پیشرفته‌ترین استاندارد تجاری در تسمه‌های مدرن. در برابر حرارت بالا، اکسیداسیون ناشی از اوزون و ذرات معلق روغن مقاومت فوق‌العاده‌ای دارد.
محدودیت حرارتی: مقاومت مداوم تا ۱۴۰ الی ۱۵۰ درجه سانتی‌گراد.
کارکرد تخمینی: ۷۰,۰۰۰ تا ۱۰۰,۰۰۰ کیلومتر بسته به توصیه سازنده خودرو.

• ۳. تسمه‌های با روایه پارچه‌ای تفلون (PTFE / Teflon Coated)

در این مدل‌ها، سطح دندانه‌ها با یک لایه بافته‌شده از الیاف پلی‌آمید آغشته به تفلون پوشانده می‌شود.
مزایا: به حداقل رساندن اصطکاک با فولی، افزایش مقاومت در برابر سایش مکانیکی، حذف صدای جیرجیر در زمان استارت سرد.

• ۴. تسمه‌های تقویت‌شده با الیاف آرامید یا کولار (Kevlar / Carbon Fiber Cords)

هسته مرکزی تسمه از نخ‌های کششی بافته می‌شود. در تسمه‌های معمولی از فایبرگلاس (الیاف شیشه) و در مدل‌های تقویت‌شده یا ریسینگ از کولار استفاده می‌شود تا کشسانی طولی به صفر میل کند.

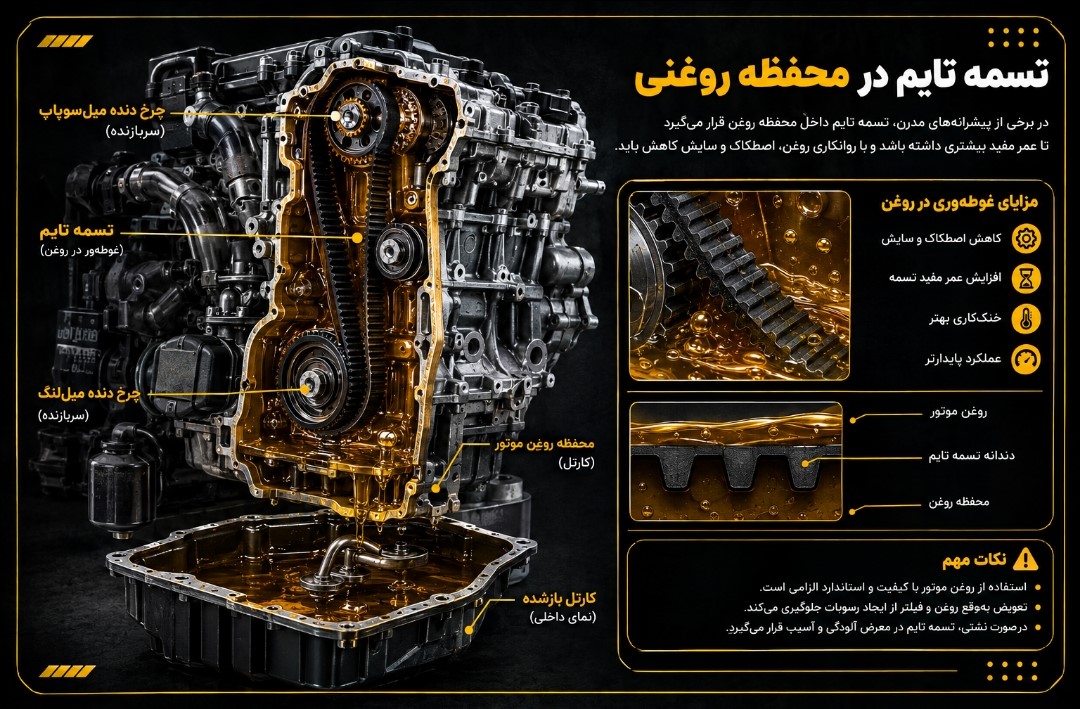

تکنولوژی تسمه تایم غوطه‌ور در روغن (Belt-in-Oil / Wet Timing Belt)

یکی از مدرن‌ترین تحولات صنعت خودرو، سیستم تسمه تایم روغنی (BIO) است که در برخی پیشرانه‌های ۳ سیلندر و کم‌حجم مدرن (نظیر پیشرانه‌های فورد EcoBoost و پژو PureTech) به کار می‌رود.

مزیت فنی: کاهش اصطکاک داخلی به میزان ۳۰ درصد نسبت به تسمه خشک، کاهش مصرف سوخت و کارکرد فوق‌العاده بی‌صدا.
الزام حیاتی: این نوع تسمه نیازمند روغن موتورهای دارای استاندارد اختصاصی است. استفاده از روغن نامناسب یا عدم تعویض به‌موقع روغن منجر به خرد شدن لاستیک تسمه و مسدود شدن اویل‌پمپ می‌شود.

معرفی معتبرترین برندهای انواع تسمه تایم در بازار

هنگام خرید تسمه تایم، اصالت برند مهم‌ترین فاکتور ایمنی به حساب می‌آید. برندهای برتر جهانی عبارتند از:

• ۱. گیتس (Gates)

شرکت آمریکایی-اروپایی گیتس با سری PowerGrip پیشرو در طراحی سیستم‌های انتقال قدرت است. بهره‌گیری از الاستومر HNBR خالص و الیاف تقویتی بادوام، این برند را به گزینه اول اکثر خودروسازان تبدیل کرده است.

• ۲. کنتیننتال کنتی‌تک (Continental ContiTech)

یکی از غول‌های صنایع مهندسی آلمان است. تسمه‌های تایم کنتیننتال با کد اختصاصی CT و لایه‌های محافظ تفلونی، دوام بالایی در ترافیک‌های سنگین شهری و شرایط اقلیمی گرم دارند.

• ۳. دانگیل سوپراستار (Dongil - DRB)

برند شاخص کره‌ای که بخش اعظم نیاز بازار خودروهای آسیایی و داخلی را پوشش می‌دهد. دانگیل اصلی از متریال با ضریب فرسایش پایین ساخته شده و در برابر بارهای ناگهانی گشتاور مقاومت بالایی دارد.

• ۴. دایکو (Dayco)

برند اصیل ایتالیایی/آمریکایی که تسمه‌های تایم با روکش تفلون سفید (HT Timing Belts) آن به دوام خارق‌العاده و مقاومت در برابر سایش سطحی معروف هستند.

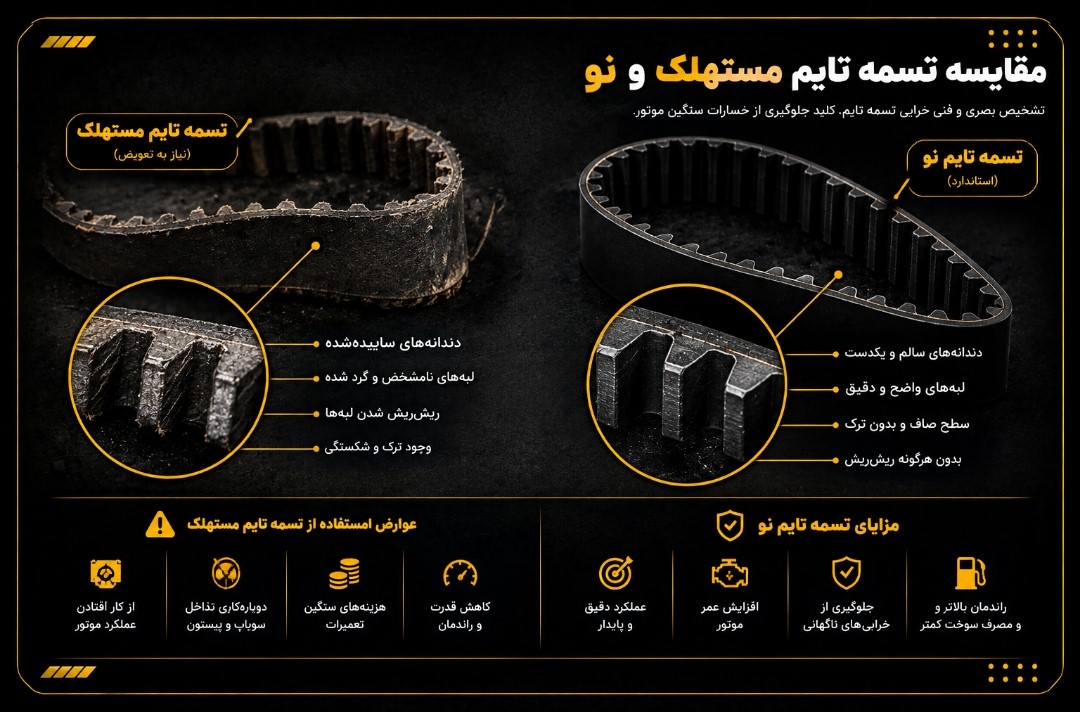

علائم هشداردهنده خرابی و زمان تعویض انواع تسمه تایم

تسمه تایم قطعه‌ای است که معمولاً پیش از خرابی کامل نشانه‌های صوتی واضحی بروز نمی‌دهد، با این حال توجه به موارد زیر ضروری است:

1.  رسیدن به سررسید کیلومتر یا زمان: حتی اگر خودرو کارکرد کمی داشته باشد، لاستیک تسمه پس از ۳ تا ۴ سال دچار فساد اکسیداتیو می‌شود.
2.  خوردگی یا ترک‌خوردگی دندانانه اتمام عمر مفید آن است.
3.  ترکیدن و ریش‌ریش شدن لانه اتمام عمر مفید آن است.
3.  ترکیدن و ریش‌ریش شدن لبه‌ها: ناشی از ناترازی پولی‌ها یا خرابی هرزگرد ثابت و متحرک.
4.  روغنی شدن سطح تسمه: نشانه خرابی و نشتی کاسه‌نمدهای میل‌لنگ یا میل‌سوپاپ است. روغن ساختار پلیمر تسمه را نرم و مستعد پارگی می‌کند.
5.  میس‌فایر (عدم احتراق کامل) و بدکار کردن موتور: ممکن است ناشی از رد کردن یک دندانه تسمه و به هم خوردن تایمینگ سوپاپ‌ها باشد.

 اهمیت تعویض کیت کامل تسمه تایم (Belt Kit)

یکی از رایج‌ترین اشتباهات رانندگان، تعویض تسمه تایم به تنهایی بدون تعویض بلبرینگ‌ها است. عمر مفید بلبرینگ تسمه‌سفت‌کن (Tensioner) و هرزگردها (Idler Pulleys) دقیقاً با طول عمر تسمه برابری می‌کند. گریپاژ کردن بلبرینگ هرزگرد حتی در صورت نصب تسمه تایم کاملاً نو، در عرض چند ثانیه به دلیل اصطکاک شدید تسمه را ذوب کرده و موجب پارگی آن می‌شود. همچنین در خودروهایی که واترپمپ توسط تسمه تایم چرخانده می‌شود، تعویض دوره‌ای واترپمپ نیز الزامی است.

جمع‌بندی و نتیجه‌گیری

انتخاب از میان انواع تسمه تایم نیازمند در نظر گرفتن نوع پیشرانه، شرایط رانندگی و تطابق دقیق پروفیل دندانه‌ها با فولی موتور است. استفاده از تسمه‌های بر پایه HNBR مجهز به الیاف مستحکم و لایه محافظ، ایمنی کارکرد پیشرانه را تضمین می‌کند. هرگز کیفیت و اصالت کیت تایم را فدای قیمت پایین‌تر نکنید و همواره تعویض تسمه تایم را در مراکز مجاز، به همراه مجموعه هرزگردها و با استفاده از ابزارهای قفل‌کننده تایم (Timing Locking Tools) انجام دهید.
